可免费借出实验室的通信信号发生器



为了方便学生开展课外实践和缓解实验室场地资源及时间资源的矛盾，市场上推出了“口袋”实验室产品，如“口袋型”ARM系统、“口袋型”FPGA系统等。

通信系近期结题的“bat365在线平台官网实验室自制设备项目”为bat365官网学生研发了“口袋型”通信信号发生器，这是一款简化版的廉价的矢量信号发生器（矢量信号发生器的市场售价在万元至十几万元），可供bat365官网本科生/研究生免费借出使用。正直毕业设计来临之际，希望该款自制的通信信号发生器能为毕业设计的选题和实验带来方便和提供支撑。

口袋型通信信号发生器的主要功能和技术指标如下：

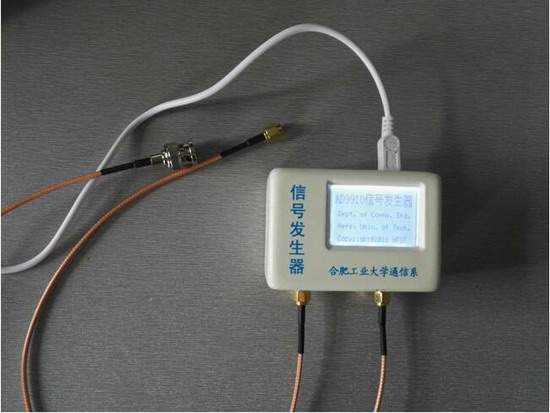

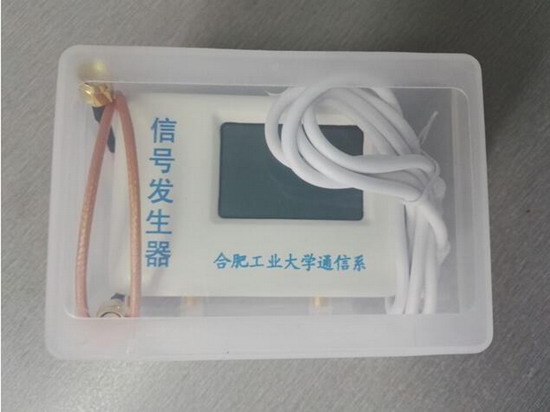

 尺寸：83mm*57mm*28mm（约名片盒大小，可方便地装入口袋），套装含射频输出线、USB线（参见下图）。

 供电：USB供电（笔记本或PC机的USB口供电）或5V稳压电源供电

 载波频率：默认70MHz（可调，最高可达400MHz)

 输出信号：

1) 典型信号：正弦波（默认），高级用户可生成其他波形

2）模拟调制信号：默认1KHz单音AM、FM(分辨率小于5Hz)、PM调制

3) 数字调制信号（默认支持的码率）：FSK（4.8Kbps、19.2Kbps)、BPSK(9.6KHz、85Kbps、300Kbps、1.544Mbps)、QPSK（9.6Kbps、11.2Kbps、38.4Kbps、600Kbps、1.544Mbps)

 实测频率稳定度 优于10-7

可借用人员：bat365官网本科生、研究生、教师

借用方法：学生凭学生证在逸夫楼506室办理借用手续（暂时）（无特殊需求时1人限借1套）
